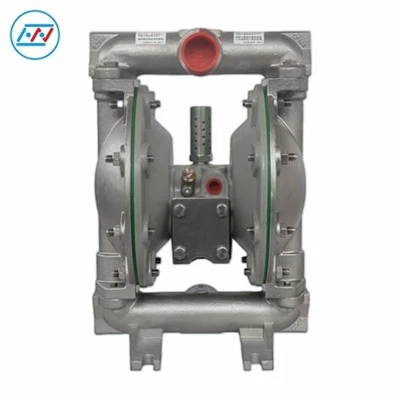

Pneumatické membránové čerpadlo pro chemický průmysl



Chemická látka HNDP50 2Pneumatické membránové čerpadlo pro chemický průmyslse může pochlubit robustním výkonem a výjimečnou dopravní kapacitou, která poskytuje mimořádně-velký výkon a silnou čerpací sílu s maximálním průtokem 172 GPM (651 LPM). Podporuje flexibilní konfigurace různých smáčených materiálů a velikostí portů pro přizpůsobená řešení přizpůsobená různým chemickým médiím, pracovním podmínkám a výrobním procesům a nabízí vynikající přizpůsobivost a všestrannost. Speciálně zkonstruovaný pro drsné chemické a petrochemické pracovní podmínky, efektivně zpracovává vysokotlaké a vysoce viskózní kapaliny a spolehlivě provádí kompletní-procesní operace včetně přenosu média, plnění, cirkulace a dávkování, čímž plně uspokojuje požadavky na vysokou-přesnou výrobu jemného chemického a petrochemického průmyslu. Toto membránové čerpadlo pro přerušovaný provoz, optimalizované pro časté spouštění{10}}zastavování, nulové{11}}zatížení a přerušované provozní cykly typické pro chemické výrobní linky, se vyznačuje vynikající schopností chodu nasucho-a volnoběh{13}}bez zaseknutí, vyhoření čerpadla nebo poškození součástí jádra. Je vyrobeno se stabilní a odolnou strukturou, aby vydrželo různé složité pracovní scénáře, zajišťuje konzistentní provoz a vysokou odolnost proti chybám pro dlouhodobý- spolehlivý výkon.









Poměr	1:1
Maximální průtok	172 g.p.m. (651 l.p.m.)
Výtlak na cyklus	1,4 gal (5,3 l)
Vstup vzduchu (vnitřní závit)	3/4 - 14 N.P.T.F.-1
Přívod/Výstup kapaliny	2 - 11-1/2 N.P.T.F.-1 Rp 2 (2 - 11 BSP paralelní)
Maximální provozní tlak	120 psi (8,3 baru)
Maximální průchod suspendovaných pevných látek	1/4" (6,4 mm)
Hmotnost lb (kg)	129.9 (58.9)
Maximální suchý zdvih	27,2 stop (8,3 m)
Úroveň hluku	85,3 db(A) při 70 PSI, 60 cyklů za minutu





1. HNDP50 2"chemický průmysl pneumatické membránové čerpadloposkytuje velkou čerpací sílu a vysokou účinnost dopravy, bez námahy zajišťuje stabilní přepravu kapalin s vysokou -viskozitou a hustých chemických kalů bez zadržování tlaku-, což zajišťuje hladké a rovnoměrné vypouštění. Udržuje vyvážený a stabilní tlak a průtok, přesně odpovídá parametrům výrobního procesu a zaručuje přesné dávkovací poměry a konzistentní cirkulační podávání.

2. Jako membránové čerpadlo pro přerušovaný provoz se HNDP50 vyznačuje vynikajícím výkonem při chodu na sucho- i naprázdno-. Může pracovat stabilně po dlouhou dobu bez-zatížení a porušení materiálu-bez zaseknutí, zastavení, vyhoření čerpadla nebo poškození součástí jádra. Těleso čerpadla, které využívá kovovou konstrukci z nerezové oceli, nabízí vysokou strukturální pevnost, vynikající odolnost proti nárazu a opotřebení, čímž účinně snižuje náklady na údržbu zařízení a pracovní sílu.

3. HNDP50 2-palcové pneumatické membránové čerpadlo z nerezové oceli podporuje flexibilní výběr různých smáčených materiálů a velikostí portů, přičemž smáčené části lze upravit podle skutečných pracovních podmínek a dopravovaného média. Podporuje úplné-procesní operace včetně přenosu média, plnění, cirkulace potrubí a kvantitativního dávkování, aby byly splněny různé požadavky chemické výroby.





1. Jednotka pro úpravu zdroje vzduchu

Regulátor filtru ②: Nejprve filtruje nečistoty a vlhkost ve stlačeném vzduchu, poté reguluje a stabilizuje tlak vzduchu dodávaného do čerpadla.

Sušička ③: Dále odstraňuje vlhkost ze stlačeného vzduchu, aby se zabránilo pronikání vodních par do komory čerpadla a způsobení koroze vnitřních součástí a námrazy.

Maznice ④: Rozprašuje mazací olej a přimíchává jej do stlačeného vzduchu za účelem mazání pohyblivých částí, jako jsou pneumatické ventily a membrány čerpadla, a snížení opotřebení.

Podpůrné součásti: přívod vzduchu, zpětný ventil, uzavírací-ventil.



2. Tělo čerpadla a výfukový systém

Tělo čerpadla: Pneumatické membránové čerpadlo s jádrem, které pohání membránu tak, aby se pohybovala tam a zpět prostřednictvím stlačeného vzduchu, aby se dosáhlo nasávání a vypouštění tekutiny.

Tlumič: Instaluje se na výfukový otvor čerpadla pro snížení hluku výfuku.

Potrubní výfuk: Odvádí odpadní plyn do bezpečné oblasti, aby se zabránilo znečištění prostředí dílny.

Flexibilní spojení: Flexibilní spojení mezi čerpadlem a jednotkou pro úpravu zdroje vzduchu pro tlumení vibrací a snížení přenosu napětí.



3. Sací potrubí kapaliny (levá strana obrázku)

Sání: Počáteční bod pro tekutinu vstupující do systému, připojený k předřazeným nádržím na kapalinu nebo potrubí.

Uzavírací-ventil: Přeruší sání kapaliny pro pohodlnou údržbu čerpadla.

Compound Gauge: Monitoruje tlak-strany sání a identifikuje problémy, jako je nedostatečná sací výška a ucpání potrubí.

Flexibilní konektor: Absorbuje vibrace čerpadla a zabraňuje poškození způsobenému pevným připojením potrubí.

Vypouštěcí port: Vypouští zbytkovou kapalinu v sacím potrubí za účelem údržby nebo vyprázdnění potrubí.

Pipe Connection: Více typů připojení je volitelných pro přizpůsobení-podmínkám potrubí na místě.



4. Potrubí pro vypouštění kapaliny (pravá strana obrázku)

Flexibilní konektor: Tlumí vibrace čerpadla a chrání potrubí a zařízení.

Připojení potrubí: Konzistentní se sacím koncem, přizpůsobitelné-potrubím na místě.

Vypouštěcí port: Vypouští zbytkovou kapalinu ve výtlačném potrubí za účelem údržby a vyprazdňování.

Přepěťová ochrana ①: Stabilizuje pulzující tlak na výtlaku pneumatických membránových čerpadel a chrání potrubí a následné zařízení, slouží jako klíčové příslušenství na výtlačné straně.

Tlakoměr: Monitoruje tlak na výtlaku-za účelem posouzení provozního stavu čerpadla.

Uzavírací-ventil: Uzavře vypouštění kapaliny, aby se usnadnila údržba čerpadla a následného zařízení.

Vypouštění: Koncový výstup systému, napojený na následné potrubí a zařízení.

Neregulovaný přívod vzduchu do tlumiče rázů: Přímo dodává neregulovaný stlačený vzduch do tlumiče rázů, využívá stlačitelnost plynu k absorbování pulzací tekutiny.







● Chemický průmysl

HNDP50 2-palecchemický průmysl pneumatická membrána Pumpsnadno manipuluje s obtížně přepravitelnými--médii, jako jsou roztoky kyselin, zásad a solí, organická rozpouštědla, silné korozivní kapaliny a suspenze s vysokou -viskozí. Podporuje přizpůsobenou konfiguraci různých smáčených materiálů, aby se přizpůsobila dlouhodobému-dodávkám chemických médií s různou korozívností a viskozitou, čímž se účinně zabrání sedimentaci, ucpání a střednímu poškození korozí.



● Ochrana životního prostředí / komunální průmysl

Jako membránové čerpadlo pro přerušovaný provoz se HNDP50 přizpůsobuje drsným a složitým podmínkám prostředí a komunálním pracovním podmínkám. Efektivně provádí operace s vysokým-průtokem, včetně čištění odpadních vod, přepravy kalu, přemísťování výluhu a dodávání kapaliny pro zpracování pevného odpadu. Díky vynikajícímu přerušovanému provozu a výkonu nasucho-je vhodný pro nepravidelné start{5}}zastavení a pracovní cykly bez-zatížení ekologických zařízení. Poskytuje vysokou odolnost proti chybám, nízkou poruchovost a jednoduchou každodenní údržbu.



● Hutnictví / Těžební průmysl

HNDP50 2-palcové pneumatické membránové čerpadlo z nerezové oceli se dokonale přizpůsobí extrémním drsným důlním prostředím se silným prachem, vysokou vlhkostí, silným oděrem a pevnými částicemi. Stabilně dopravuje důlní kejdu, činidla pro zpracování nerostů, kapalinu z tavení a vodu pro potlačení prašnosti. Je vybavena vysoce-výkonnou čerpací strukturou, je odolná proti-odírání, opotřebení-a proti-zanášení. Díky vynikajícímu výkonu při nízkém-smyku plně chrání aktivitu a molekulární vlastnosti minerálních činidel, aniž by poškodil poměrový výkon, a zajišťuje stabilní těžební zpracování.
